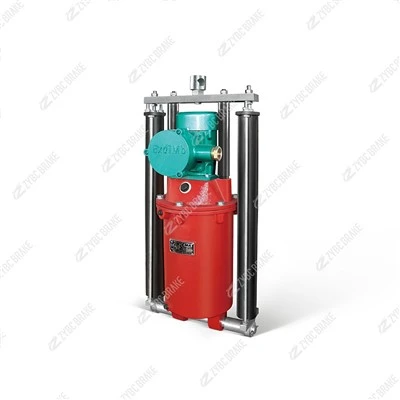

BYT1-45Z/6 sprengiefni-Vökvavörn
Vöruyfirlit BYT1 er sprengi-varið raf-vökvaþrýstibúnaður sem er uppfærður úr fullþroska YT1 samþættri uppbyggingu. Það er í samræmi við GB3836 (sprengiefni - búnaður sem varinn er með eldföstum girðingum "d"), JB/T 10603-2006, fyrirtækjastaðal Q/ZYBC og tilvísanir...
Lýsing
Vöruyfirlit
BYT1 er sprengi-varið raf-vökvaþrýstibúnaður uppfærður úr fullþroska YT1 samþættri uppbyggingu. Það er í samræmi viðGB3836(sprengiefni - búnaður sem varinn er með logheldu girðingunni "d"),JB/T 10603-2006, fyrirtækjastaðall Q/ZYBC og tilvísanirDIN 15430. Þrjú aftur-afbrigði eru til:
| Afbrigði | Skilaeinkenni | Notaðu hvenær |
|---|---|---|
| Z(staðall) | Venjuleg vorskil -þessa vöru | Almenn losun / klemma |
| ZB (长行程) | Lengri-slagfjöðrun | Stærri úthreinsun þarf |
| ZC (缓冲) | Dempað inndráttur, lítið högg | Nákvæmni / fóður-lífsforgangur |
Tæknilýsing
Gildin eru fyrir birt gögn framleiðanda (margar heimildir eru sammála); atriði sem merkt eru með * eru stillingar-háð - staðfestu við tilboð.
| Gerð - BYT1-45Z/6 | |
|---|---|
| Metið álag | 450 N(45 kgf) |
| Metið högg | 60 mm(40 / 50 / 60 deila allir einu uppsetningarumslagi) |
| Drifmótor | 120 W (sumar heimildir 140 W), B- eða F-flokkur, ekki-í kafi |
| Málspenna * | 380 / 660 / 1140 V, 3-fasa AC, 50 Hz (60 Hz eftir beiðni) |
| Aðgerðartími | Hækkun Minna en eða jafnt og 0,7 sek. · Fall Minna en eða jafnt og 0,4 sek. |
| Skylda / tíðni | S3-60% hléogS1 samfelldur · 720 cycl/klst |
| Sprengjuvarnir | Ex d I Mb + Ex d IIB T4 Gb |
| Girðing / inngangur | Eldvarið steypuhús · IP54 (sumar heimildir IP55) |
| Umhverfismál | -20 gráður ~ +40 gráður · RH Minna en eða jafnt og 90/95% · hæð < 2000 m · mengunarflokkur 3 |
| Uppsetning | Lóðrétt, halla minna en eða jafnt og 10 gráður (sama boltamynstur og staðall YT1-45Z/6) |
| Þyngd * | ≈ 20 kg |
| Viðmiðunarstaðlar | GB3836 · JB/T 10603-2006 · Q/ZYBC · DIN 15430 |
Uppsetning og útlínur (mm)
| Fyrirmynd | D | D1 | D2 | D3 | H | H1 | L1 | L2 | L4 | Þyngd |
|---|---|---|---|---|---|---|---|---|---|---|
| BYT1-45Z/6 | 16 | 20 | - | 162 | 496 | 460 | 47 | 94 | 244 | ≈20 kg |
| BYT1-25ZC/4 | 12 | 16 | 140 | 154 | 408 | 380 | 32 | 64 | 237 | 13 kg |
| BYT1-90Z/8 | 20 | 25 | 192 | 210 | 600 | 555 | 60 | 120 | 270 | 30 kg |
| BYT1-180Z/12 | 25 | 30 | 224 | 254 | 820 | 765 | 85 | 170 | 295 | - |
| BYT1-320Z/20 | 35 | 35 | 304 | 375 | 957 | 895 | 100 | 190 | 433 | - |
45Z/4·5·6 fjölskyldan deilir einu uppsetningarumslagi -, aðeins höggið breytist. Þegar styttri slag er ásættanlegt tekur sama krappi við Z/4 (40 mm) eða Z/5 (50 mm) án breytinga.
Líkanafkóðun
BYT 1 - 45 Z / 6 (spenna)
| Hluti | Merking |
|---|---|
| B | Sprengingar-sönnun(隔爆) - eldfast "d" girðing |
| YT1 | Eldri raf-vökvaþrýstivélaröð (JB/ZQ 4388 arfleifð) |
| 45 | Metið álag =45 × 10 = 450 N(ekki lesa sem 45 N) |
| Z | Gerð skila:Z=án álagsfjöður(notar ytri bremsufjöður); afbrigði ZB / ZC |
| /6 | Einkunn höggkóði →60 mm ( /4=40, /5=50, /8=80 …) |
| ( ) | Spenna í voltum, td (380), (660/1140) |
